Isolator、Circulator 自動測試系統
Isolator、Circulator 自動測試系統
分享到：
產品功能介紹
1. 自動測試并計算IL、PDL、RLin、 RLout、 ISO、 CT、WDL、TDL等各種參數。
2. Circulator兼容器件和模塊\機箱掃描測試。支持高低溫測試，升降溫的自動延時控制。
3. Isolator支持同時測試4個器件，利用高低溫等待時間提高測試產能和效率。
4. 自動判定各種復雜的等級進行產品等級挑選。
5. 自動判定測試結果；所有數據通過SQL Server數據庫海量保存，自動批量生成出貨報表。

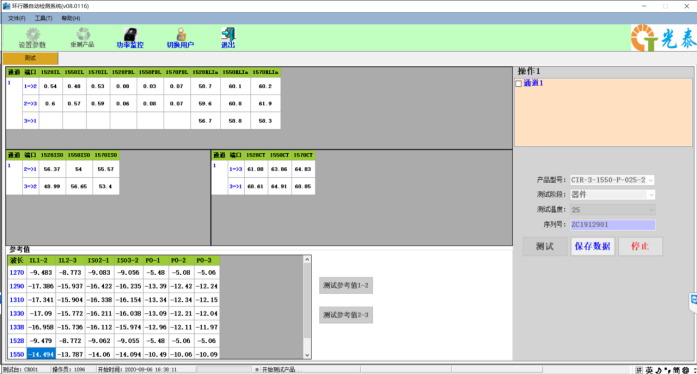

測試界面示意圖
系統性能指標
參數 | 指標 | 單位 | ||
最小值 | 典型值 | 最大值 | ||
工作波長 | 1260 | 1620 | nm | |
測試指標 | IL/PDL/RL/DIR/CT/WDT//TDL,etc. | |||
插損（IL）不確定度 | ±0.05（光纖熔接測試） | db | ||
±0.1（連接頭測試） | ||||
PDL不確定度 | ±0.03 | db | ||
測量模式 | 點光源+功率計 | |||
單通道掃描時間 | 15 | S | ||
單點PDL純測時間 | 3-5 | S | ||
可測產品類型 | Isolator/Circulator | |||
方案配置：
序號 | 名稱、規格及描述 | 備注 |
1 | 可調光源 | 1250~1650nm |
2 | 光功率計，PDL偏振控制器 | |
3 | 光開關：1X2,1X4,機械式測試級光開關 | 重復性≤0.01dB Repeatability≤0.01dB |
5 | 測試系統光路主機 | 定制 |
6 | 測試工控電腦 | |
7 | GPIB card，GPIB cable： PCI-GPIB, GPIB-US-HS |
